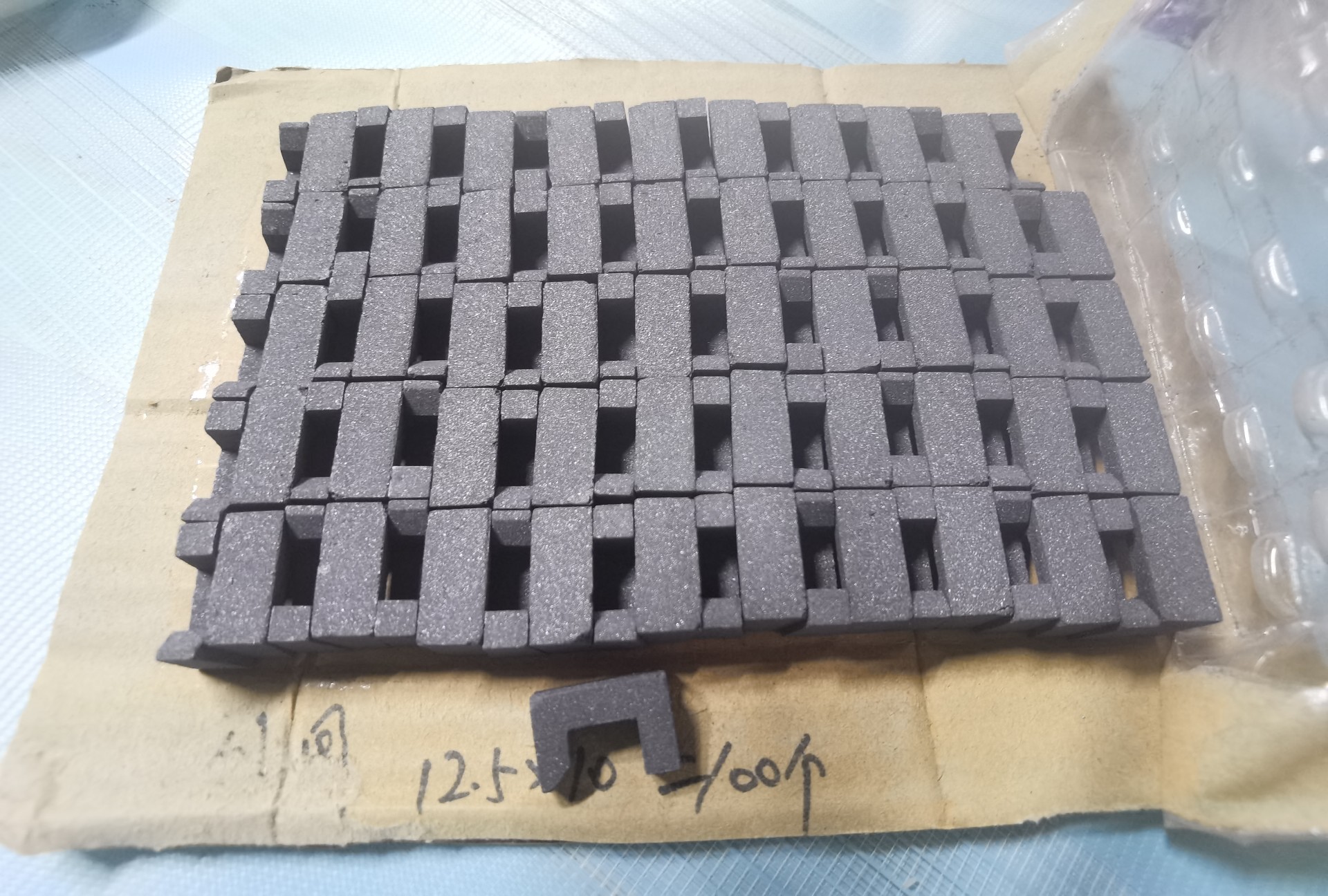

導磁體安裝使用時應注意什么?

1)導磁體安裝時，*關鍵的是與有效圈的配合問隙。過去導磁體與有效圈之回采用墊0.5- 1mm云母片絕緣的方法，現在已被絕緣膠所取代。它既方便又能更好地這為導磁體帶走熱量。導磁體與有效圈的單邊間陳應控制在0.1 -0.2mm之間。

2)導磁體如果是路在兩根有電位差的導體上時，可以在中間切開一條縫，以防止匝間短路。

3)為安裝方便及節省材料，可加工導磁體可以由幾段材料粘接起來使用，粘接后加工或加工后再粘結均可以。

4)硅鋼片導磁體常采用純鋼擋片內村絕緣箱(云母或四氟薄膜)固定，純鋼擋片折彎后可包住硅鋼片束一部分。

5) 當硅鋼片束疊片總厚度很厚時，為防止受熱膨脹而在有效圈上成拱橋形鼓起，應在每10mm厚疊片間加插0 2mm云母簡片，以緩解此膨脹應力。必須指出，疊片安裝時一定要裝緊裝實，不能松動。

6)對可加工導磁體在有效圈上的固定，可以在導磁體背部鉆小孔(配M3 -M6螺栓，根據導磁體塊的大小選定)。此時，有效圈上應焊上相應的螺栓(黃銅制)，裝上導磁體后擰上螺母固定。此螺母不應擰得太緊，避免壓碎導磁體，用塑料螺母更好。由于感應器在工作時有振動，因此可用粘結劑將螺母粘結到螺柱上，這種做法也稱為螺紋鎖。
